La microinjection plastique exige un niveau de précision qui ne tolère pas les mêmes marges d'erreur que l'injection plastique conventionnelle. Lorsque le poids de la pièce se mesure en milligrammes et que les tolérances s'ajustent au centième de millimètre, toute décision de conception qui passerait inaperçue en injection standard se traduit ici directement par des pièces défectueuses, des moules endommagés ou des cycles de production instables. Nous passons en revue les erreurs qui compromettent le plus fréquemment un projet de microinjection avant même que la pièce n'atteigne la production.



Épaisseurs de paroi et angle de dépouille : les deux erreurs géométriques les plus fréquentes

Sur des pièces de petite taille, une épaisseur de paroi mal calculée ne génère pas seulement des retassures ou des déformations, comme ce serait le cas sur une pièce conventionnelle : elle peut carrément empêcher le remplissage complet de l'empreinte. La viscosité de la matière se comporte différemment à cette échelle, et des épaisseurs non uniformes provoquent des fronts de matière déséquilibrés, laissant des zones non remplies ou des lignes de soudure visibles. La conception doit partir d'épaisseurs constantes et adaptées à la matière, et non des habitudes héritées de pièces de plus grande taille.



L'angle de dépouille est probablement l'aspect le plus souvent négligé, et il est généralement lié au même problème de fond : concevoir sans tenir compte de l'échelle réelle de la pièce. Sur des géométries de grande taille, un angle insuffisant se traduit par de la friction et de l'usure ; sur des pièces microinjectées, il empêche directement le démoulage ou provoque des microfissures. Plus la pièce est petite, plus chaque dixième de degré prend de l'importance, et il n'est pas rare que des géométries conçues sans ce critère en tête s'avèrent tout simplement impossibles à fabriquer sans reprendre le modèle depuis le début.



Concevoir sans connaître les composants d'un moule d'injection ni valider les tolérances réelles

Il est fréquent que la conception de la pièce soit menée de façon isolée, sans tenir compte des composants du moule d'injection qui vont conditionner sa fabrication : système d'alimentation, éjection, refroidissement et plan de joint. En microinjection, c'est particulièrement critique car l'espace disponible pour ces éléments est minimal. Un point d'injection mal positionné, par exemple, peut laisser une marque inacceptable sur une pièce où il n'y a aucune marge pour la dissimuler, ou générer des tensions qui déforment la géométrie au refroidissement.



À cette erreur s'ajoute souvent une autre, liée : appliquer des critères de tolérance génériques sans les confronter à ce que le procédé peut réellement garantir. Le retrait de la matière à cette échelle ne se comporte pas de façon linéaire par rapport à des pièces plus grandes, et concevoir avec des tolérances théoriques, sans étude préalable de retrait et de répétabilité, est l'une des causes les plus courantes de rejet lors des premiers essais moule. Ces deux problèmes, géométrie du moule et tolérances, ont la même origine : des décisions de conception prises sans connaissance technique du mode de fabrication de la pièce.



Traiter la conception des moules d'injection plastique comme une phase indépendante

L'erreur de fond qui explique généralement toutes les précédentes est de traiter la conception produit et la conception des moules d'injection plastique comme deux phases déconnectées. Lorsque l'équipe qui développe la pièce ne dialogue avec le fabricant du moule qu'une fois la conception déjà figée, les corrections arrivent tard et coûtent bien plus cher : modifier un acier déjà usiné n'a rien de comparable à ajuster un modèle 3D.



Une analyse DFM en amont permet de détecter directement sur le modèle les problèmes d'épaisseur, de dépouille, de positionnement du point d'injection et de tolérances avant de passer à l'usinage, réduisant drastiquement le nombre d'itérations nécessaires en phase d'essais. Dans les projets de microinjection, où le coût de chaque correction est proportionnellement plus élevé que sur des pièces conventionnelles, cette validation préalable n'est pas une étape optionnelle mais bien la différence entre un développement maîtrisé et un développement qui s'éternise par essais-erreurs.



Diker : fabrication de pièces plastiques sur mesure, y compris en microinjection

Chez Diker, nous fabriquons des pièces plastiques depuis plus de quarante ans, et nous disposons d'une capacité spécifique en microinjection pour les projets où la précision ne tolère aucune marge d'erreur. Notre équipe technique intervient dès la phase de conception, avec des études DFM qui anticipent les erreurs décrites ci-dessus avant le passage à l'usinage, aussi bien pour des développements de pièces plastiques sur mesure que pour des productions déjà industrialisées.

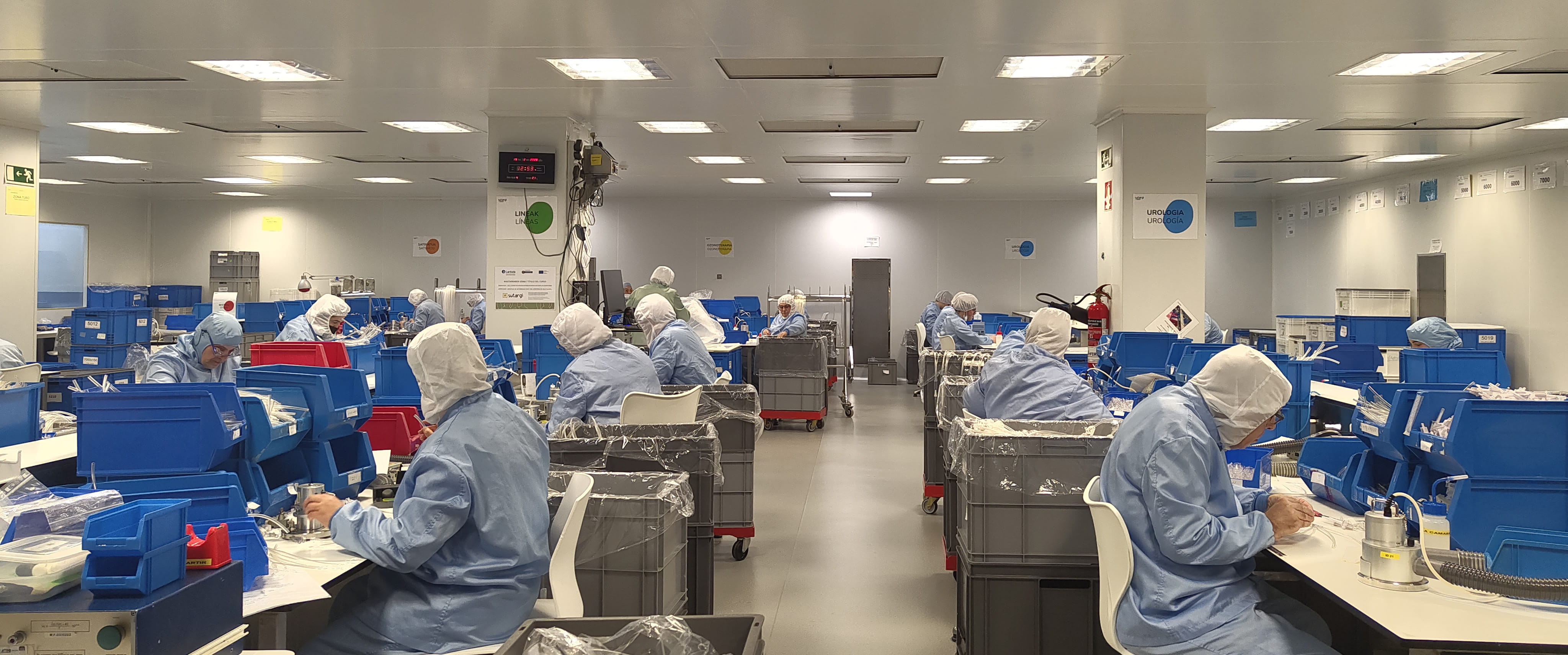

Nous accompagnons des secteurs aux exigences très différentes, comme l'électronique et le médical, ce dernier s'appuyant sur une production en salle blanche ISO 7 pour des pièces de classe 1 et des implants. Notre site d'Oiartzun (Gipuzkoa) réunit bureau d'études, usinage et production sous un même toit, ce qui nous permet d'accompagner chaque projet de microinjection plastique du prototype à la série, sans dépendre de tiers à aucune étape du processus.

La fabrication de pièces plastiques par injection est l'un des procédés les plus efficaces et polyvalents pour produire des composants en série avec une grande précision. Dans cet article, nous vous expliquons comment Diker, spécialiste de l'injection plastique au Guipuscoa (Gipuzkoa) fort de plus de quarante ans d'expérience, a piloté l'industrialisation complète d'un dispositif innovant d'extraction d'agents pathogènes in situ destiné aux secteurs agroalimentaire et agricole.

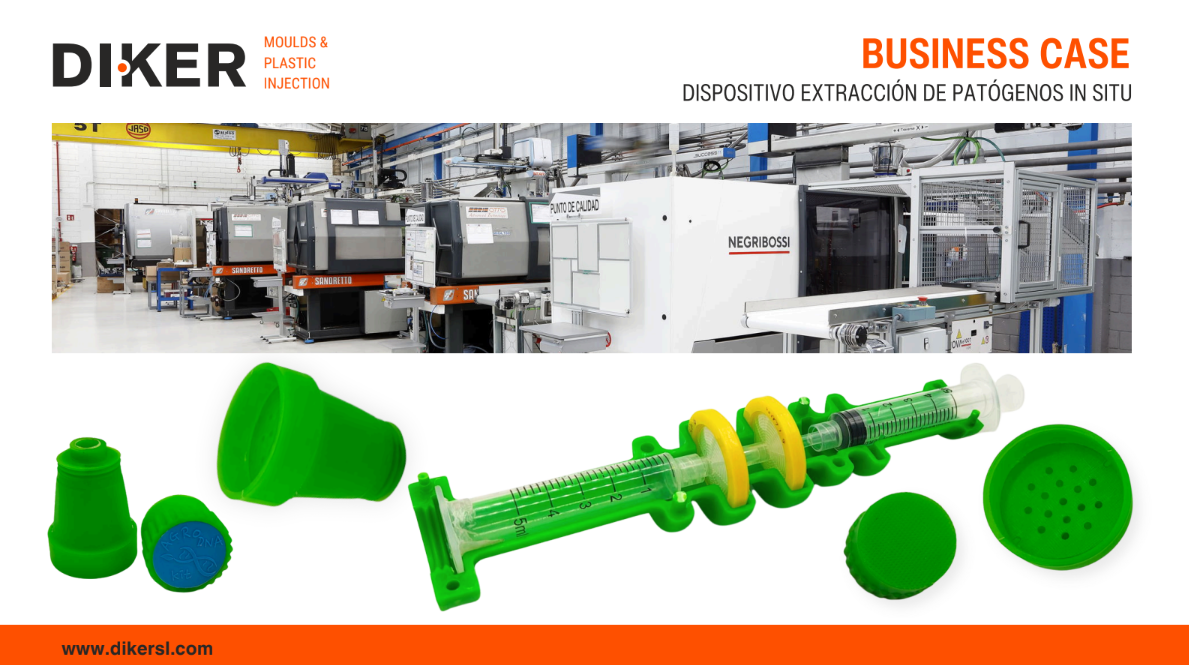

Le défi : transformer un prototype en PLA en un produit fabricable en série

Le client s'est présenté chez Diker avec un prototype fonctionnel réalisé par impression 3D en PLA. Si cette méthode est idéale pour valider un concept dans les premières phases, elle n'est pas viable dès lors que l'objectif est une production industrielle en série. Le passage du prototype au produit industrialisé implique d'adapter les géométries, de sélectionner les matériaux adéquats, d'optimiser les procédés et de garantir la répétabilité et la qualité de chaque unité produite.

Le projet comportait par ailleurs une exigence environnementale clé : utiliser du polypropylène recyclé (PP) comme matériau de base, en cohérence avec les exigences réglementaires actuelles et la demande croissante de solutions durables dans l'industrie du plastique.

La solution de Diker : la conception pour la fabrication (DFM) appliquée à l'injection plastique

Diker a abordé le projet dès le premier jour selon une méthodologie de Design for Manufacturing (DFM), une approche qui consiste à concevoir le produit en pensant, dès le départ, à la manière dont il sera fabriqué. Ce processus de coconception a réuni le bureau d'études et des spécialistes des moules, des polymères et de l'injection plastique.

Les décisions techniques clés de cette reconception ont porté sur les points suivants:

• adaptation de la géométrie des pièces pour faciliter l'écoulement de la matière lors de l'injection ;
• définition stratégique des points d'entrée de la matière afin d'éviter déformations et défauts de surface ;
• optimisation des épaisseurs et des structures internes pour garantir résistance et fonctionnalité ;
• sélection des finitions de surface adaptées aux exigences esthétiques et fonctionnelles de chaque pièce ;
• positionnement du point d'injection à l'extrémité — s'agissant de géométries allongées — pour éviter que la pièce ne se déforme (gauchissement) pendant le processus.

Conception et fabrication des moules d'injection plastique : précision et durabilité

L'un des éléments les plus critiques du projet a été la conception et la fabrication des moules d'injection plastique. Le dispositif se compose de six pièces différentes, ce qui a nécessité le développement de plusieurs moules sur mesure afin de garantir une précision maximale pour chacune d'elles.

Matériaux des moules

Des aciers spécifiques ont été sélectionnés pour garantir durabilité et précision :

• acier 1.2311 pour les parties fixe et mobile du moule ;
• aciers 1.2210 et 1.1270 pour les composants nécessitant une résistance à l'usure accrue.

Finitions de surface

Des surfaces polies à l'intérieur des pièces ont été combinées à des finitions texturées par érosion (VDI 26) à l'extérieur, obtenant ainsi le juste équilibre entre fonctionnalité et esthétique finale.

Solutions techniques avancées

• systèmes de tiroirs (coulisseaux) facilitant le démoulage des géométries complexes ;
• guides inclinés permettant de libérer des formes qui, autrement, resteraient prisonnières du moule ;
• systèmes d'injection contrôlée par « robinet » pour diriger précisément le flux de matière fondue.

Capacités industrielles de Diker : une infrastructure d'injection plastique haute performance

La fabrication a été réalisée dans l'usine de Diker, sur le polígono Ugaldetxo à Oiartzun (Gipuzkoa), qui dispose d'une infrastructure industrielle complète dédiée à l'injection plastique de précision :

• machines électriques et hydrauliques offrant des forces de fermeture comprises entre 25 et 485 tonnes ;
• systèmes automatisés d'alimentation en matière garantissant la constance du procédé ;
• robots de manipulation des pièces permettant de réduire le temps de cycle et le risque de défauts ;
• doseurs de colorants permettant de personnaliser l'aspect final des pièces.

Les pièces produites pesaient entre 8 et 40 grammes, pour des dimensions d'environ 180 × 30 × 30 mm. La production a été réalisée sur une presse Toyo 100, particulièrement adaptée à ce type de composants.

Gestion intégrale du projet : un interlocuteur unique, de la conception à la production

L'un des principaux atouts différenciants de Diker a été la gestion intégrale du processus d'industrialisation. Le client a bénéficié, à chaque étape, d'un interlocuteur technique unique qui a coordonné l'ensemble des phases : de la reconception selon les critères DFM jusqu'à la livraison de la pré-série d'environ 1 000 unités.

Ce mode de fonctionnement apporte des avantages clairs : réduction significative des délais de développement et de mise en production, meilleure cohérence entre la conception du produit et les exigences du procédé de fabrication, contrôle qualité intégral à chaque étape du projet, et respect des délais grâce à une planification coordonnée.

Plus de 40 ans d'expérience en injection plastique au Guipuscoa

Diker est une référence de la fabrication de plastique par injection au Guipuscoa (Gipuzkoa), avec plus de quarante ans d'expérience. Sa capacité à travailler avec une grande variété de polymères — y compris des matériaux recyclés — et sa maîtrise du processus complet (conception du moule, optimisation DFM, injection et contrôle qualité) en font le partenaire idéal pour des projets d'industrialisation exigeants.

L'entreprise travaille avec des clients issus de secteurs aussi divers que l'automobile, l'électronique, le médical et l'agroalimentaire, en proposant des solutions sur mesure alliant précision technique, durabilité et efficacité de production.

Derrière chaque pièce injectée se cache une décision qui conditionne tout ce qui suit : la conception et la construction du moule. Dans une usine d'injection plastique, le moule n'est pas un outil parmi d'autres, c'est l'actif qui détermine la géométrie de la pièce, sa répétabilité sur des milliers de cycles et une bonne partie du coût final du projet. Comprendre comment se fabrique un moule d'injection plastique aide à anticiper les délais, à éviter des reprises coûteuses et à prendre de meilleures décisions de conception avant que la pièce n'arrive en production.

Conception DFM : le point de départ de tout moule d'injection plastique

Tout projet démarre par une analyse DFM, sigle correspondant à la conception pour la fabrication, du modèle 3D de la pièce. Cette phase permet d'examiner les épaisseurs de paroi, les angles de dépouille, les lignes de joint, les zones à risque de retassure ou de déformation, et de valider la faisabilité de la géométrie avec les procédés d'usinage disponibles. Une bonne analyse DFM à ce stade évite que des problèmes de conception n'apparaissent en phase d'essais. C'est une étape préalable à l'injection absolument déterminante, car la corriger à des stades ultérieurs implique de modifier le plan initial, avec à la clé des semaines de délai perdues.

À partir de là, l'architecture du moule est définie : nombre d'empreintes, type de canal d'alimentation (froid ou chaud), système de refroidissement et mécanisme d'éjection de la pièce. Ces décisions ne sont ni arbitraires ni précipitées : elles peuvent conditionner le cycle d'injection, la qualité de surface et la durée de vie de l'outillage.

Usinage dans une usine de moules d'injection plastique

Une fois la conception validée, place à la fabrication physique du moule. Les empreintes et les noyaux sont généralement usinés par fraisage CNC de haute précision et par électroérosion, sur des aciers sélectionnés en fonction du volume de production prévu et du type de plastique à injecter. C'est là qu'une usine de moules d'injection plastique expérimentée fait la différence : la tolérance dimensionnelle, l'état de surface et le choix des inserts sont des décisions techniques qui ont un impact direct sur la pièce finale.

Pour les projets nécessitant des changements de format ou de courtes séries de variantes, des inserts à changement rapide sont intégrés, permettant de modifier certaines zones du moule sans remplacer l'ensemble. C'est une solution qui réduit l'investissement lorsque le client a besoin de plusieurs références sur une même base de moule.

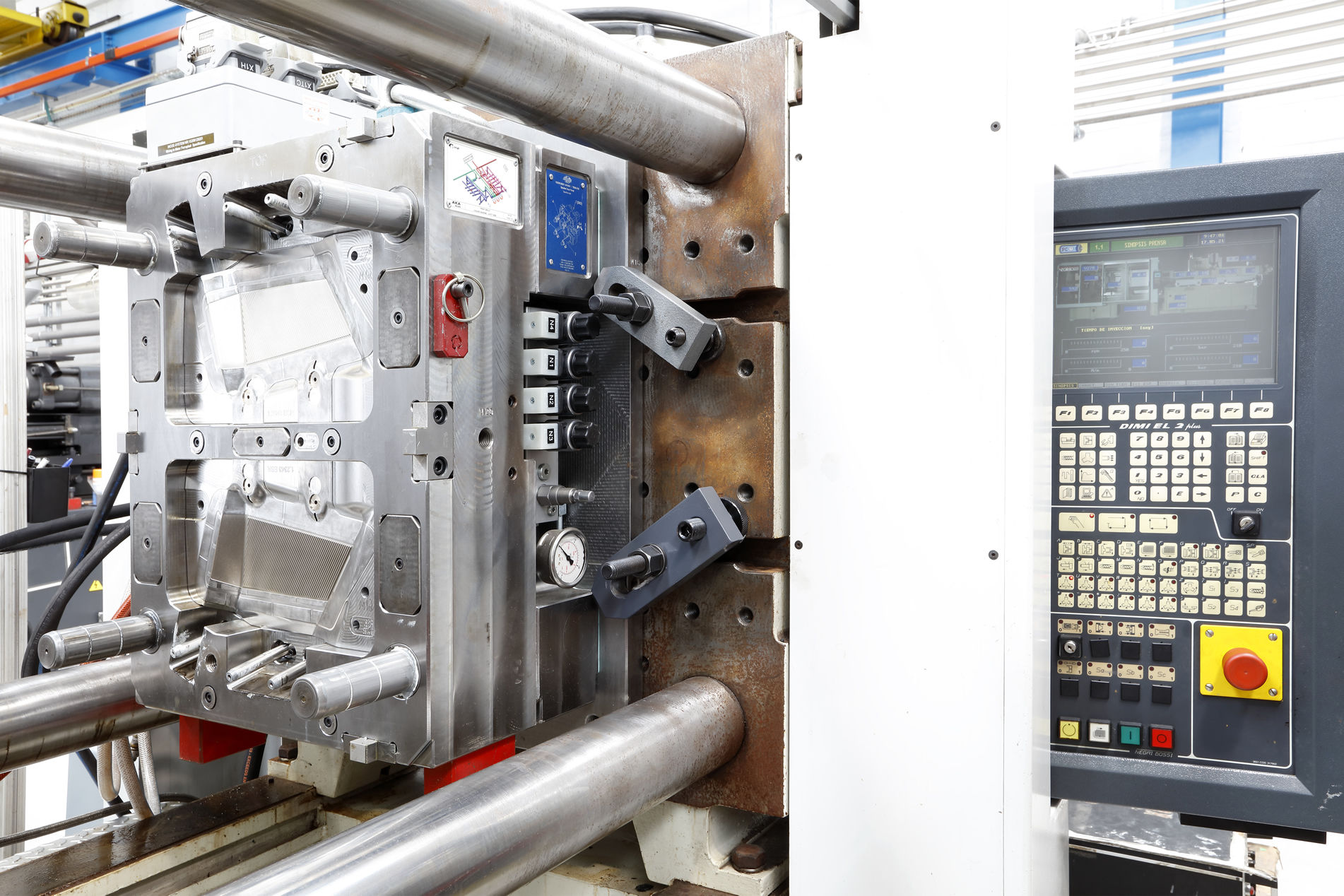

Comment se fabrique un moule d'injection : assemblage et essais

Une fois les composants usinés, le moule complet est assemblé : plaques, colonnes de guidage, système de refroidissement, éjecteurs et canaux d'alimentation. L'ajustement mécanique est critique à ce stade : le moindre défaut d'alignement se traduit par des bavures, des lignes de joint visibles ou une usure prématurée.

L'étape suivante est l'essai du moule sur une presse à injecter réelle. On y valide le remplissage de l'empreinte, on ajuste les paramètres du procédé (pression, température, temps de refroidissement) et on contrôle les premières pièces par rapport au plan et aux tolérances exigées. Il est fréquent que cette phase révèle des réglages fins à effectuer, des reprises d'acier, un polissage complémentaire ou une modification des points d'injection, avant de donner le feu vert pour la pré-série.

De la pré-série à la production en série

Une fois la validation franchie, une pré-série est lancée afin de confirmer la répétabilité du procédé en conditions réelles avant le démarrage de la production en volume. Cette phase est particulièrement importante dans les secteurs réglementés, comme le médical ou l'agroalimentaire, où la traçabilité et la stabilité dimensionnelle doivent être démontrées avant l'industrialisation définitive.

C'est ce niveau de rigueur qui permet de monter en cadence sans mauvaise surprise : un moule bien conçu et bien construit est celui qui génère le moins d'incidents sur les premiers milliers de cycles.

Diker, une usine d'injection plastique forte de plus de 40 ans d'expérience

Chez Diker, nous exerçons depuis plus de quarante ans le métier d'usine d'injection plastique, avec un service complet allant de la conception DFM jusqu'à la production en série. Notre équipe technique accompagne chaque projet dès le prototypage initial, avec des études de faisabilité et un accompagnement personnalisé, jusqu'à la fabrication du moule et son industrialisation.

Nous travaillons pour quatre secteurs aux exigences très différentes : automobile, électronique, agroalimentaire et médical, ce dernier s'appuyant sur notre salle blanche ISO 7, qui nous permet de fabriquer des pièces de classe 1 et des implants. Nous disposons également d'une capacité de micro-injection pour les pièces de haute précision et de petites dimensions, et nous travaillons avec des inserts à changement rapide ainsi qu'avec des matériaux recyclés comme le polypropylène, pour les projets qui cherchent à réduire leur impact environnemental sans compromettre les performances.

Nos installations à Oiartzun (Gipuzkoa) réunissent bureau d'études, usinage, salle blanche et production sous un même toit, ce qui nous permet de maîtriser chaque étape du processus sans dépendre de tiers.

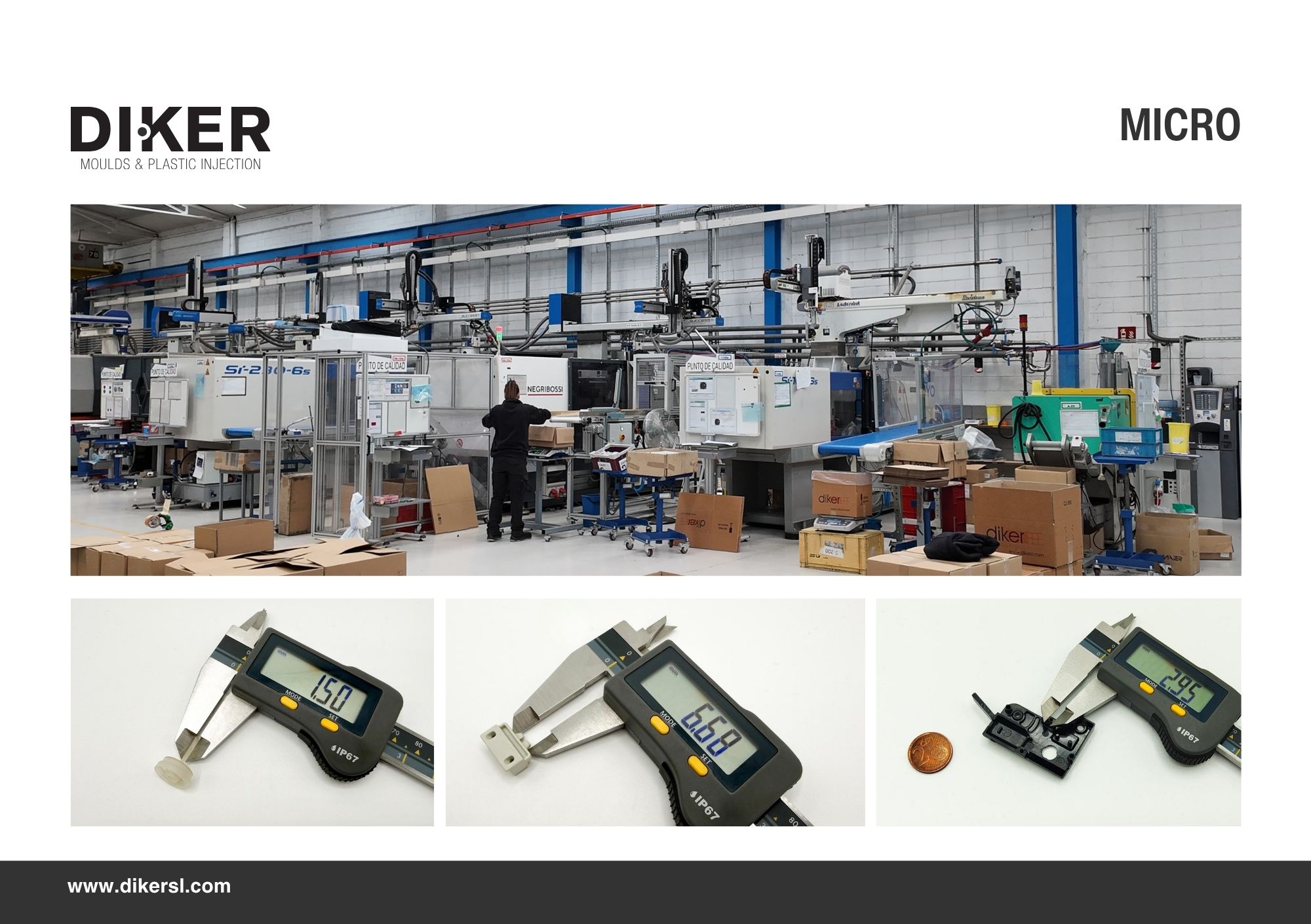

Fabriquer des pièces plastiques de moins de 10 mm n'est pas une simple variante de l'injection classique. C'est un procédé à part entière, avec ses propres règles, sa propre machinerie et ses propres écueils. Un moule mal conçu, une géométrie non optimisée ou un matériau choisi sans tenir compte de son comportement à volumes minimes peuvent ruiner des semaines de développement. Chez Diker, nous résolvons ce type de projets depuis des années, et cet article vous explique comment. Nous vous montrons également des pièces réelles issues de projets de micro-injection plastique réalisés par Diker.

Le véritable défi de la micro-injection

Lorsqu'une pièce mesure 2 mm, 5 mm, voire 10 mm, chaque dixième de millimètre compte. Les géométries critiques — nervures fines, orifices de 0,2 mm ou canaux internes pour pulvérisateurs de type gaz — ne peuvent être usinées avec des outils standards ni injectées sur n'importe quelle machine. Le matériau refroidit plus vite, les tolérances deviennent plus strictes et la moindre erreur de conception du moule se traduit directement par des pièces défectueuses.

La plupart des fabricants d'injection plastique savent réaliser des pièces de taille moyenne. Peu disposent de la capacité technique nécessaire pour bien maîtriser ce qui mesure moins de 10 mm avec des géométries complexes. C'est précisément la spécialité de Diker.

Comment nous abordons un projet de micro-injection

Notre processus couvre trois phases que nous gérons en interne, sans en sous-traiter aucune.

Reconception DFM. Nous partons du fichier 3D de la pièce finale et le reconcevons pour le rendre industrialisable. Cette phase mobilise un spécialiste en conception de produit et de moules d'injection thermoplastique, un spécialiste des polymères et un spécialiste du procédé d'injection. L'objectif est de résoudre les problèmes avant qu'ils ne coûtent de l'argent, et non après la fabrication du moule.

Fabrication du moule. Nos moules de micro-injection sont fabriqués en acier 1.2344 trempé à 50-52 HRc, avec des inserts dans le même acier pour les zones les plus critiques. L'usinage est réalisé sur des centres de haute précision à partir de 10 000 tr/min, avec des fraises dès 0,6 mm, ainsi que par électroérosion à fil et par enfonçage lorsque la géométrie l'exige. Pour les applications médicales, nous utilisons de l'acier inoxydable 1.2085 avec un polissage industriel extrafin. La taille du moule et le type d'acier sont définis selon le volume de production prévu : un moule prototype destiné à valider 100 pièces n'a rien à voir avec un moule à grande cadence pour la production en série.

Injection en série. Nous travaillons avec des machines électriques à tonnage réduit, telles que la Toyo 100, l'Arburg 270 U et la BOY, qui permettent une plus grande précision sur les petites pièces. La force de fermeture varie de 25 à 485 tonnes. Nous produisons des pièces à partir de 0,1 g et de 2 × 2 × 2 mm, avec des systèmes d'automatisation et de dosage de couleur intégrés, au sein d'une usine de 2 000 m² à Oiartzun, Gipuzkoa.

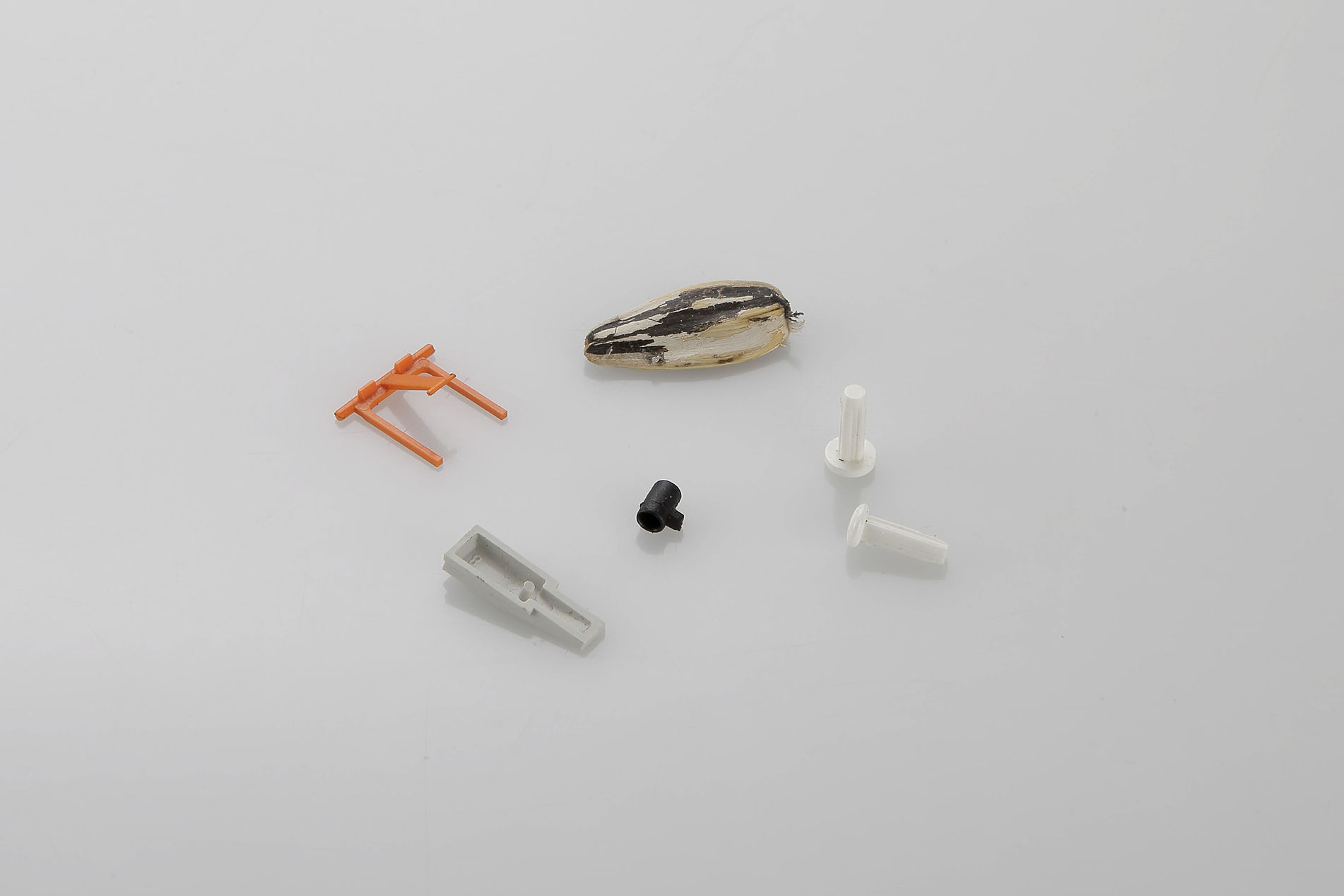

Des pièces que nous avons fabriquées

La meilleure façon de comprendre ce que nous savons faire est de voir ce que nous avons déjà réalisé. Quelques exemples concrets : bouchons techniques de Ø 13,5 mm, connecteurs de téléphonie de 9,85 mm, connecteurs électroniques de 6,68 mm, bouchons de seringue de Ø 5,23 mm, buses de pulvérisation avec orifices de 0,2 mm, entretoises électroniques de 1,90 mm, biopuces à microcanaux en PS Medical pour applications de diagnostic, ainsi que clips de fixation et petits leviers pour mécanismes internes de machines.

Tous ces projets sont passés par le même processus : DFM, moule et production, sans jamais sortir de Diker. Le dossier technique présente des photographies réelles de chaque pièce avec leurs dimensions mesurées, les spécifications de moule et de matériau utilisées dans chaque cas, ainsi que le détail du procédé qui a permis de les fabriquer. Un document conçu pour être partagé avec votre équipe technique avant toute prise de décision.

Diker, des décennies d'expérience en injection plastique au service de secteurs variés

Fort de plus de 40 ans d'expérience en injection plastique, Diker est un fabricant spécialisé dans le moulage par injection de thermoplastiques doté d'une capacité intégrale : bureau d'études, fabrication de moules et injection en série, le tout depuis une usine de 2 000 m² à Oiartzun, Gipuzkoa.

Au fil de ces quatre décennies, nous avons travaillé avec des entreprises de secteurs très divers : agroalimentaire, dispositifs médicaux, industrie en général et projets de micro-injection de précision. Chaque secteur a ses propres exigences, et notre structure nous permet de nous y adapter sans perdre la maîtrise du processus.

Ce qui ne change pas d'un projet à l'autre, c'est notre méthode de travail : une équipe technique en propre, des moules fabriqués en interne et une production soumise à la même exigence, du premier au dernier cycle.
